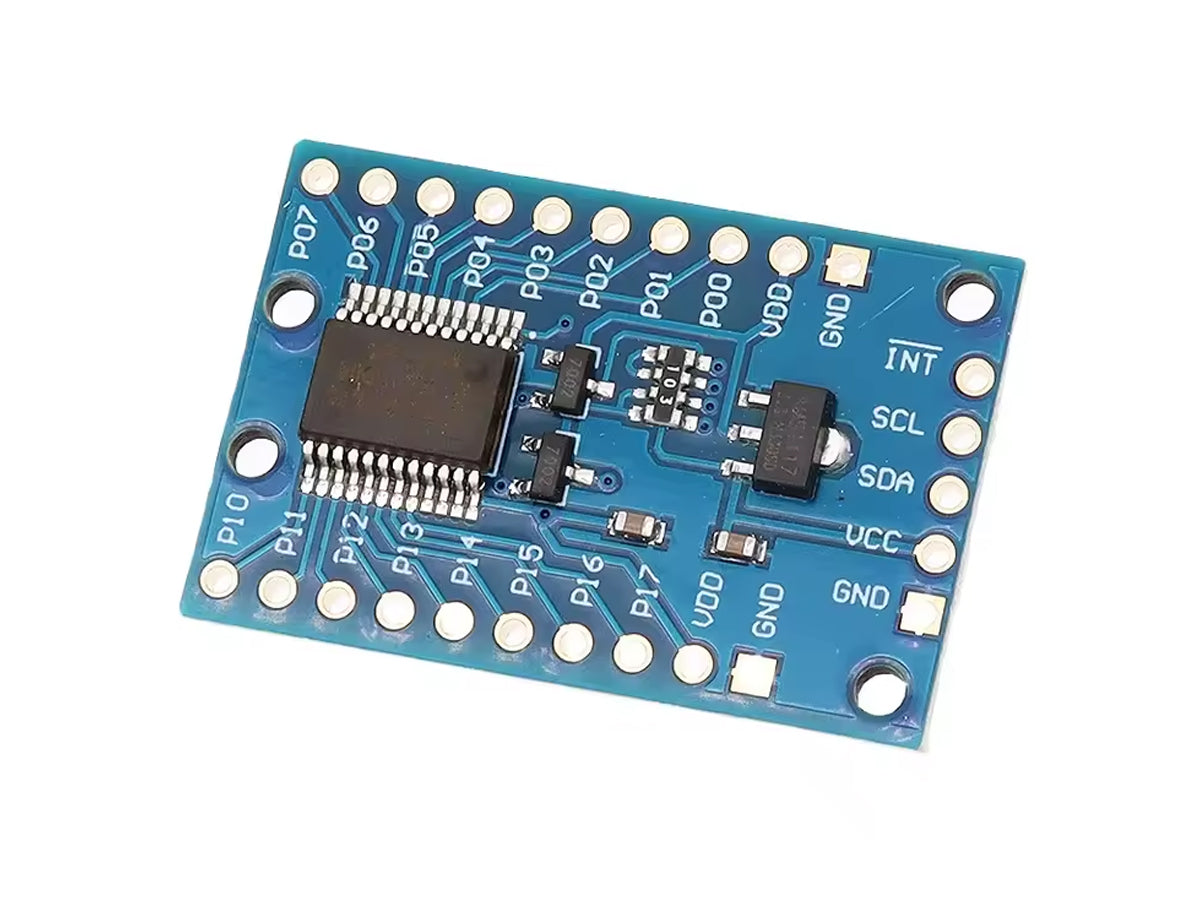

Módulo Expansor de Entradas/Salidas I2C PCF8575
$6,000
El módulo PCF8575 permite ampliar 16 pines digitales utilizando I2C. Compatible con Arduino y ESP32, ideal para proyectos de robótica.
Descripción
¿Qué es el Módulo Expansor I2C PCF8575?
El módulo PCF8575 permite ampliar hasta 16 pines de entrada/salida digital utilizando únicamente dos líneas I2C del microcontrolador, lo que lo convierte en una excelente solución para proyectos que requieren múltiples sensores, interruptores o salidas digitales sin agotar los pines del controlador principal. Es utilizado por estudiantes, hobbistas y makers en sus proyectos de robótica y electrónica.
Especificaciones técnicas
- Voltaje de operación: 2.5V – 5.5V DC
- Corriente máxima de operación: 100 mA
- Dirección I2C por defecto: 0x20
- Tipo de comunicación: I2C (SCL, SDA)
- Pines I/O: P00 a P07 y P10 a P17 (16 en total)
- Pines adicionales: INT, VCC, GND, SCL, SDA
- Dimensiones aproximadas: 43 x 23 mm
Proyectos y aplicaciones
- Control de múltiples sensores en un robot móvil
- Ampliación de entradas para un panel de control
- Interfaz de usuario con múltiples botones
- Proyectos de automatización del hogar
- Control de luces y dispositivos electrónicos
Cómo conectar / Cómo usar
- Conecta el módulo a tu placa Arduino o ESP32 utilizando los pines SDA y SCL.
- Configura la dirección I2C si es necesario, soldando los pads A1 y A2.
- Utiliza la librería PCF8575 disponible en el Arduino IDE para programar los pines.
- Configura cada pin como entrada o salida según tu proyecto.
- Prueba el módulo con un sketch simple para verificar su funcionamiento.
Preguntas frecuentes
¿Es compatible con Arduino y ESP32?
Sí, el módulo PCF8575 es compatible con Arduino UNO, Mega, ESP32 y STM32.
¿Cuántos pines usa el módulo PCF8575?
El módulo expande hasta 16 pines digitales, que se pueden configurar como entrada o salida.
¿Qué librería debo usar para programarlo?
Puedes usar la librería PCF8575 disponible en el Arduino IDE para facilitar su uso.
