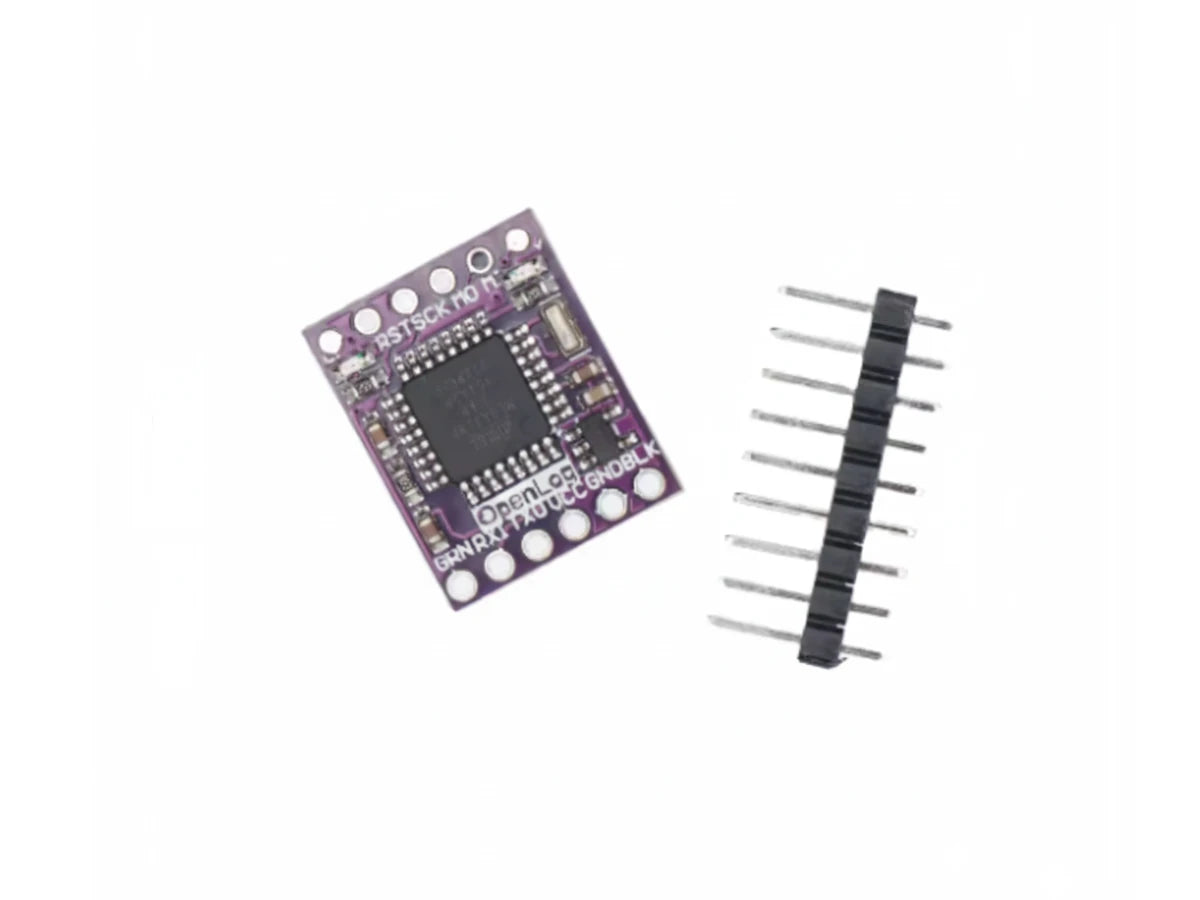

Módulo Datalogger OpenLog
$10,000
El módulo Datalogger OpenLog permite registrar datos en formato texto a través de UART. Funciona con voltajes de 3.3V a 12V.
Descripción
¿Qué es el Módulo Datalogger OpenLog?
El Módulo Datalogger OpenLog de Tenstar es un dispositivo diseñado para registrar información en una tarjeta de memoria TF/FAT32 mediante un puerto serie UART. Este módulo es ideal para proyectos de robótica y electrónica, especialmente en drones y sistemas de control que utilizan firmware Cleanflight. Makers, estudiantes y hobbistas lo utilizan para analizar datos de vuelo y telemetría.
Especificaciones técnicas
- Voltaje de entrada: 3.3V – 12V (recomendado: 3.3V – 5V)
- Interfaz: UART serial
- Formatos soportados: FAT16 / FAT32
- Capacidad máxima: hasta 32GB
- Consumo: corriente en reposo 2mA, grabación máxima 6mA
- Configuración: mediante archivo config.txt en la tarjeta
- Indicadores LED: dos LEDs de estado
- Conexiones mínimas: VCC, GND, RX
- Velocidades soportadas: 2400, 4800, 9600, 19200, 38400, 57600, 115200 baudios
- Modos de operación: Nuevo, Añadir, Comando
- Bootloader: Pro Mini ATmega328P 5V 16MHz
- Interfaz: línea de comandos sencilla
Proyectos y aplicaciones
- Registro de datos en drones con firmware Cleanflight
- Monitoreo y análisis de vuelo con Blackbox
- Proyectos de electrónica que requieran registro serial autónomo
- Grabación de telemetría en UAVs y sistemas de control
Cómo conectar / Cómo usar
- Inserta la tarjeta TF en el módulo Datalogger OpenLog.
- Conecta el VCC a la fuente de alimentación (3.3V a 12V).
- Conecta el GND a tierra.
- Conecta el RX al puerto de transmisión del dispositivo principal.
- Configura la tasa de baudios en el archivo config.txt si es necesario.
Preguntas frecuentes
¿Es compatible con Arduino?
Sí, el módulo Datalogger OpenLog es compatible con Arduino y otros dispositivos que utilizan UART.
¿Cuántos pines usa?
Utiliza tres pines: VCC, GND y RX para la conexión.
¿Funciona con drones?
Sí, es ideal para registrar datos en drones con firmware Cleanflight.
