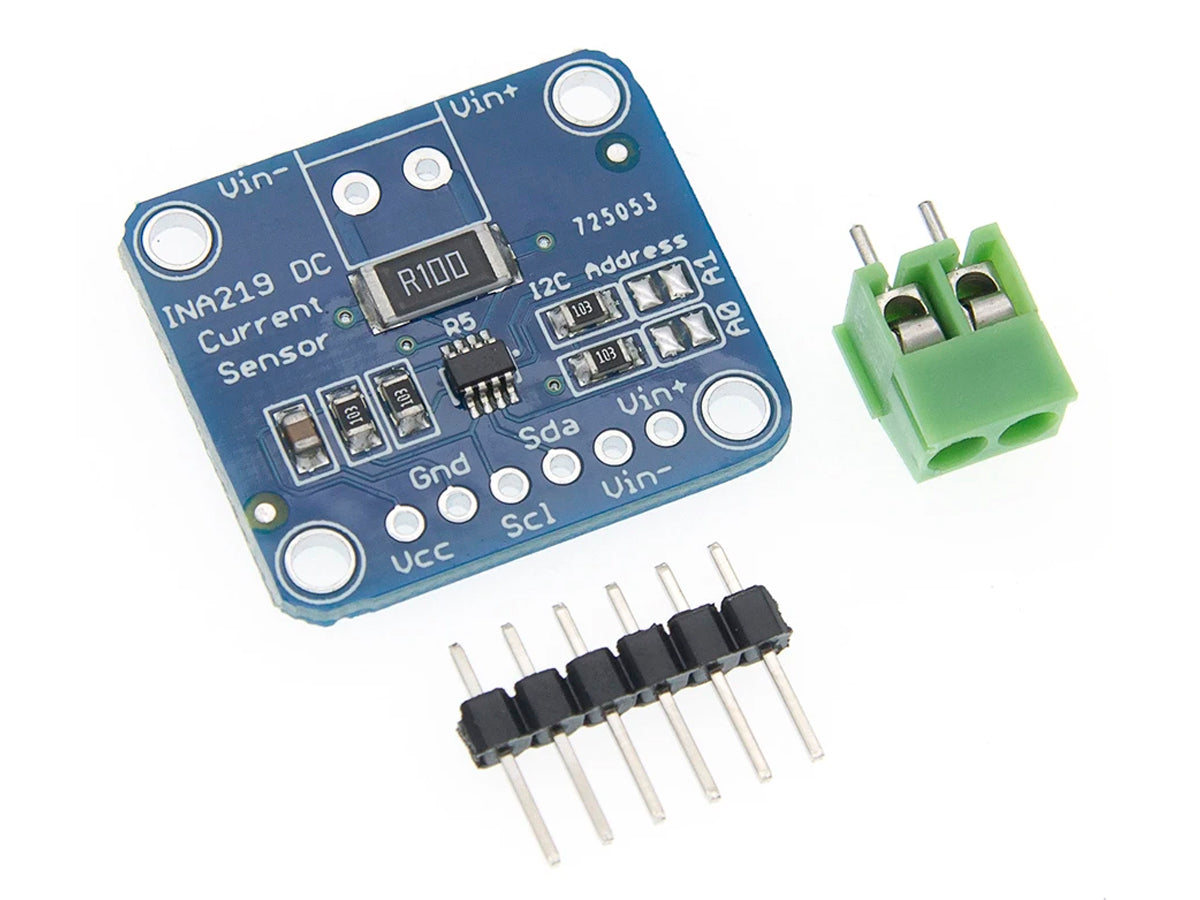

Sensor de Corriente I2C INA219

Descripción

¿Qué es el sensor de corriente I2C INA219?

El INA219 es un sensor de corriente y voltaje con interfaz I2C que permite medir corriente bidireccional, voltaje y calcular potencia de forma precisa y eficiente. Es ideal para proyectos de bajo consumo, gestión de baterías, fuentes de alimentación y sistemas embebidos donde el monitoreo energético es crítico. Este módulo combina la medición del voltaje en el bus con la caída de voltaje a través de una resistencia shunt, permitiendo obtener lecturas exactas de corriente y potencia desde un solo chip.

Especificaciones técnicas

• Modelo: INA219
• Interfaz: I2C (SDA / SCL)
• Voltaje de alimentación: 3.0 V a 5.5 V
• Voltaje del bus medible: 0 V a 26 V DC
• Rango de corriente: ±3.2 A (bidireccional)
• Resolución del ADC: 12 bits
• Precisión: ±1 % en el rango de -40 °C a +85 °C
• Desplazamiento máximo (offset): 100 µV
• Calibración programable: lectura directa de corriente (A) y potencia (W)
• Promediado: hasta 128 muestras para ambientes con ruido
• Velocidad I2C: hasta 3.4 MHz (modo de alta velocidad)
• Dirección I2C: configurable mediante puentes A0 y A1
• Dimensiones: aproximadamente 25 mm × 20 mm
• Paquete del chip: SOT23 montado en placa

Proyectos y aplicaciones

• Monitoreo de energía en sistemas solares
• Gestión de baterías en vehículos eléctricos
• Fuentes de alimentación con control de potencia
• Proyectos de robótica que requieren medición de corriente
• Sistemas embebidos para control de energía

Cómo conectar / Cómo usar

1. Conecta el pin SDA del INA219 al pin SDA de tu placa (Arduino/Raspberry Pi).
2. Conecta el pin SCL del INA219 al pin SCL de tu placa.
3. Conecta la alimentación (VCC) entre 3.0 V y 5.5 V.
4. Conecta el pin GND a tierra.
5. Configura la dirección I2C si es necesario, usando los puentes A0 y A1.
