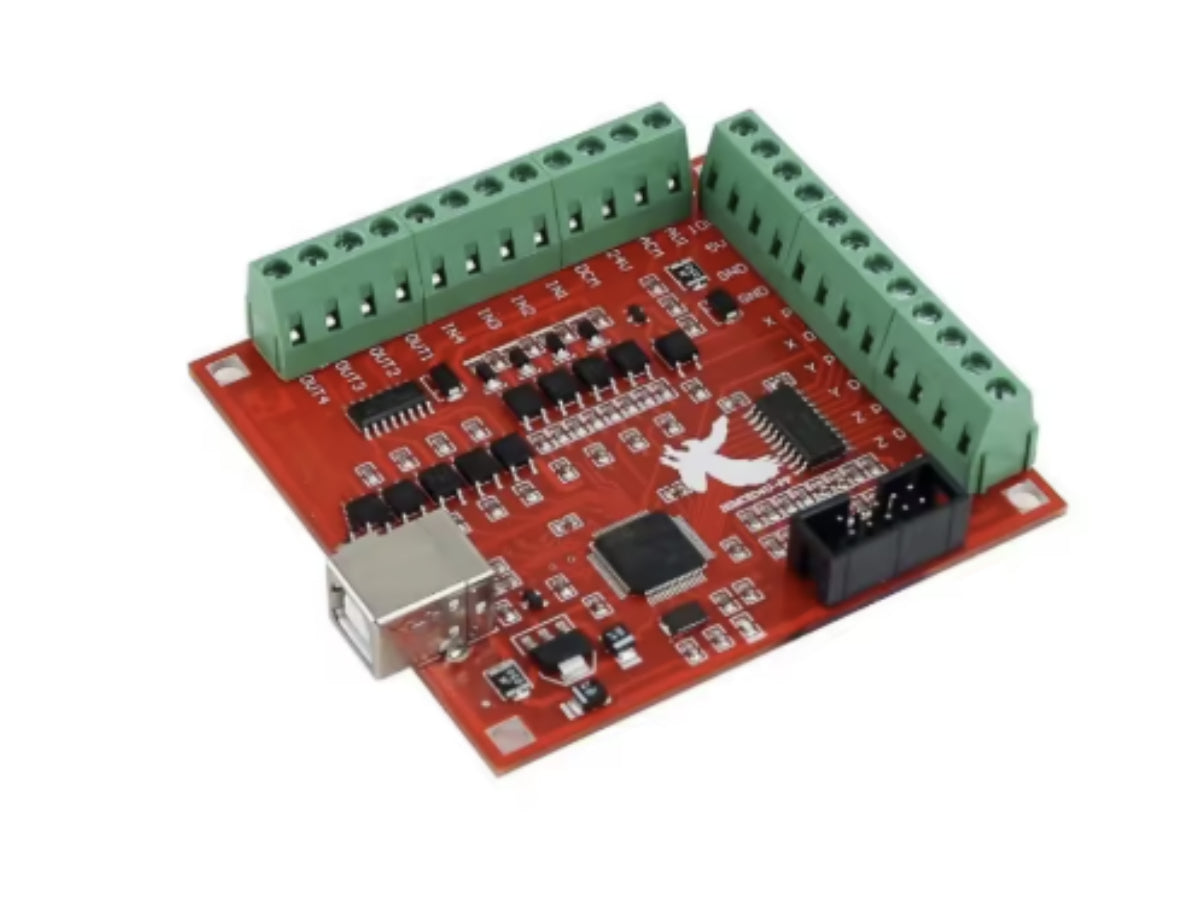

Placa de Interfaz CNC USB MACH3 100 kHz – Controlador de 4 Ejes

Descripción

¿Qué es la Placa de Interfaz CNC USB MACH3 100kHz?

La Placa de Interfaz CNC USB MACH3 100kHz es un controlador diseñado para manejar hasta 4 motores paso a paso. Es ideal para proyectos de automatización CNC, grabado láser, fresadoras y otros sistemas de control numérico. Usada por estudiantes, hobbistas y makers que buscan precisión y facilidad de integración.

Especificaciones técnicas

• Conexión: USB a PC (no requiere puerto paralelo)
• Compatible con software: MACH3
• Frecuencia de pulso: hasta 100kHz
• Soporte de ejes: Hasta 4 ejes (X, Y, Z, A)
• Entradas digitales: 12 entradas para límites de eje, botón de parada, sensores HOME
• Salidas digitales: 4 salidas (OUT1–OUT4) para relés u otros dispositivos externos
• Alimentación: DC 12 V – 24 V
• Compatible con drivers de motor: señales PUL+, PUL−, DIR+, DIR− para motores paso a paso
• Tamaño: 81.5 mm × 77.5 mm
• Conectores de tornillo verdes para fácil conexión de drivers y sensores
• Puerto USB tipo B
• Indicadores LED para diagnóstico de estado y señal

Proyectos y aplicaciones

• Máquinas CNC de 3 y 4 ejes
• Grabadoras y cortadoras láser
• Fresadoras, routers y tornos automatizados
• Proyectos de robótica y control de movimiento
• Sistemas educativos de automatización

Cómo conectar / Cómo usar

1. Conecta la placa a tu PC mediante el cable USB.
2. Instala el software MACH3 en tu computadora.
3. Configura los ejes y límites en el software según tu proyecto.
4. Conecta los motores paso a paso y sensores a los pines correspondientes.
5. Realiza pruebas de movimiento y ajusta según sea necesario.
