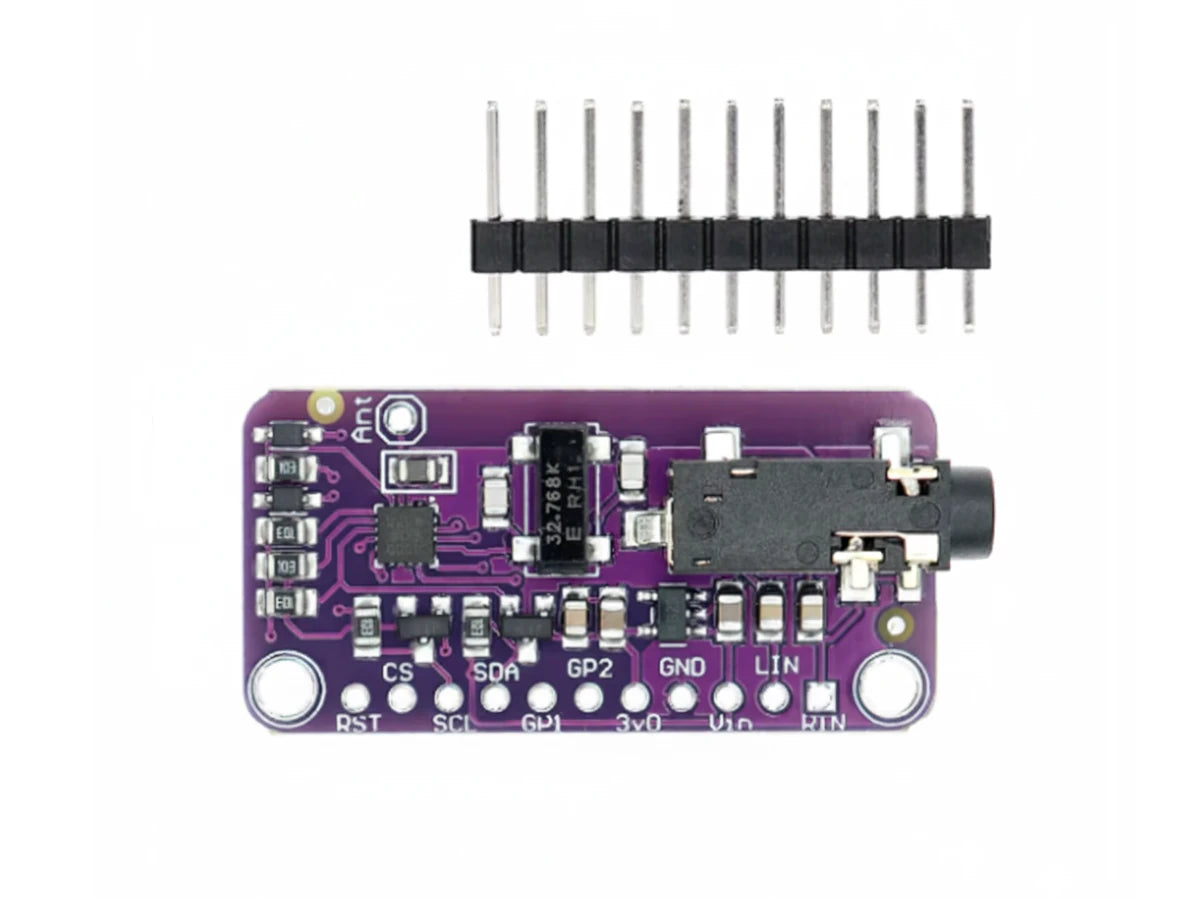

Módulo Transmisor de Radio FM SI4713

Descripción

¿Qué es el Módulo Transmisor de Radio FM SI4713?

El Módulo Transmisor de Radio FM SI4713 es un dispositivo que permite a estudiantes, makers y hobbistas crear su propia estación de radio. Este módulo, basado en el chip SI4713, es ideal para proyectos de audio inalámbrico, educación y experimentación con transmisiones locales.

Especificaciones técnicas

• Chip integrado: SI4713 (transmisor FM estéreo con soporte RDS/RBDS)
• Alimentación: 3 – 5 VDC
• Interfaz de control: I2C (dirección seleccionable) o SPI
• Funciones extra: Regulador de 3.3 V integrado (100 mA), reset y salida GPIO configurable
• Definición de pines:
• LIN: Entrada de audio, canal izquierdo
• RIN: Entrada de audio, canal derecho
• Vin: Voltaje de alimentación (3–5 VDC)
• GND: Tierra
• 3V0: Salida regulada de 3.3 V (hasta 100 mA)
• RST: Pin de reinicio
• CS: Selección para modo SPI o dirección I2C
• SCL: Reloj de comunicación (I2C)
• SDA: Datos de comunicación (I2C)
• GPIO: Salida configurable (ej. LED indicador, 3 V)

Proyectos y aplicaciones

• Transmisión de audio estéreo en FM
• Proyectos educativos de telecomunicaciones
• Experimentos con RDS/RBDS (información de texto en FM)
• Módulo de audio inalámbrico para makers y hobbyists

Cómo conectar / Cómo usar

1. Conecta el módulo a tu microcontrolador (Arduino o Raspberry Pi).
2. Configura la alimentación entre 3 y 5 VDC.
3. Selecciona el modo de comunicación (I2C o SPI) mediante el pin CS.
4. Conecta las entradas de audio (LIN y RIN) a tu fuente de audio.
5. Utiliza la librería adecuada para controlar el módulo desde tu código.
