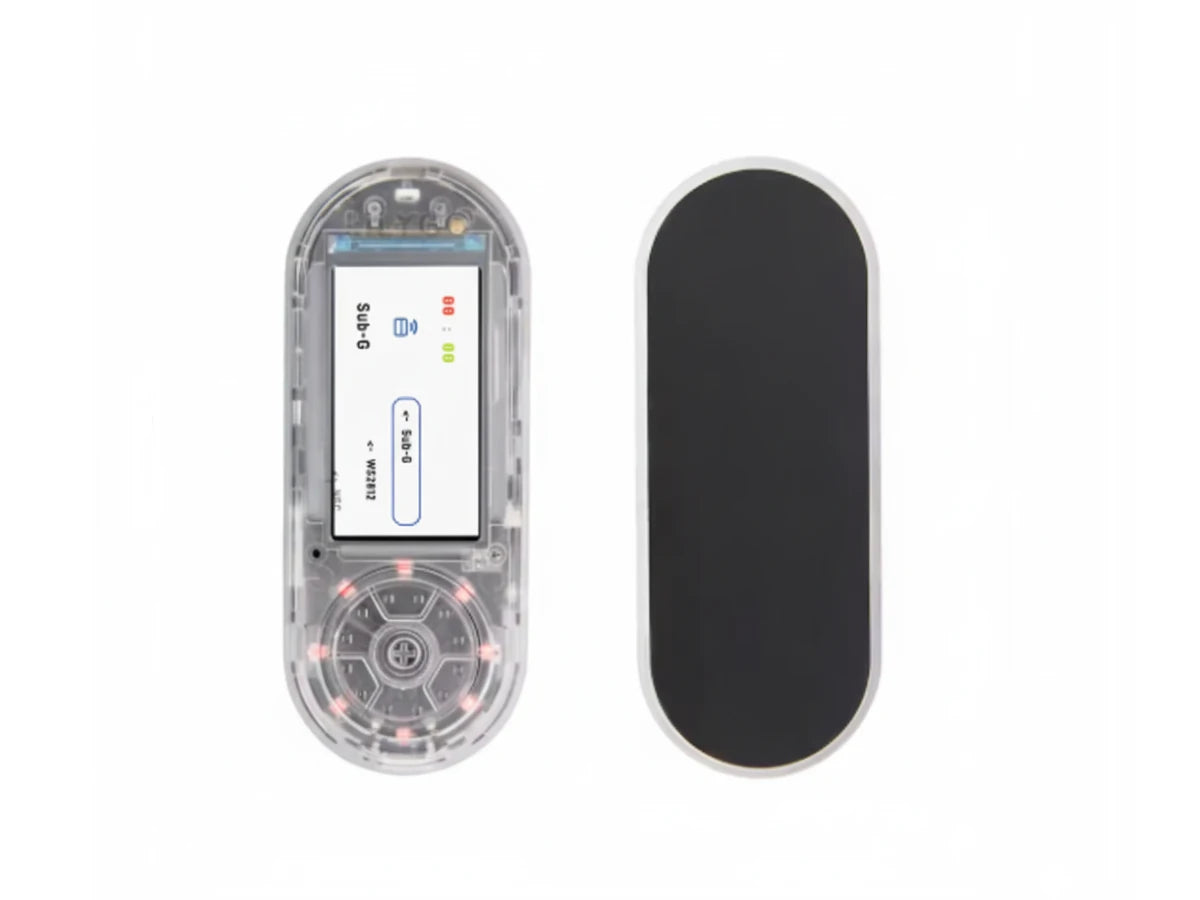

Módulo ESP32-S3 T-Embed CC1101 LILYGO

Descripción

¿Qué es el Módulo ESP32-S3 T-Embed CC1101?

La LILYGO T-Embed CC1101 es una potente placa de desarrollo que combina el microcontrolador ESP32-S3 con un transceptor Sub-GHz CC1101, ofreciendo una plataforma versátil para proyectos IoT, domótica y comunicación inalámbrica de largo alcance. Su diseño compacto integra además una pantalla a color, conectividad NFC y soporte de batería Li-Po, brindando una solución todo en uno para desarrolladores y entusiastas de la electrónica avanzada.

Especificaciones técnicas

• Microcontrolador: ESP32-S3 dual core Xtensa LX7 (240 MHz)
• Memoria Flash: 16 MB
• Memoria PSRAM: 8 MB
• Transceptor: Texas Instruments CC1101
• Bandas soportadas: 300–348 MHz, 387–464 MHz, 779–928 MHz
• Módulo NFC: PN532 con comunicación I2C, SPI o UART
• Pantalla: LCD IPS 1.9” ST7789, resolución 170×320 píxeles
• Alimentación: 5V por USB-C o batería Li-Po de 3.7V
• Gestión de carga: integrada
• Interfaz de programación: USB-C
• Chip serial USB: CH9102X
• GPIO: pines accesibles para expansión
• Dimensiones aproximadas: 56 x 27 x 13 mm
• Entorno de desarrollo: Arduino IDE, PlatformIO o ESP-IDF

Proyectos y aplicaciones

• Proyectos IoT con comunicación de largo alcance
• Sensores ambientales y estaciones meteorológicas
• Controladores remotos y automatización del hogar
• Dispositivos portátiles con pantalla integrada
• Sistemas de monitoreo industrial y control de acceso

Cómo conectar / Cómo usar

1. Conecta la placa a tu computadora mediante USB-C.
2. Instala las librerías necesarias en el entorno de desarrollo (Arduino IDE).
3. Configura el módulo NFC y el transceptor CC1101 según tu proyecto.
4. Carga el sketch en la placa y prueba la conectividad.
