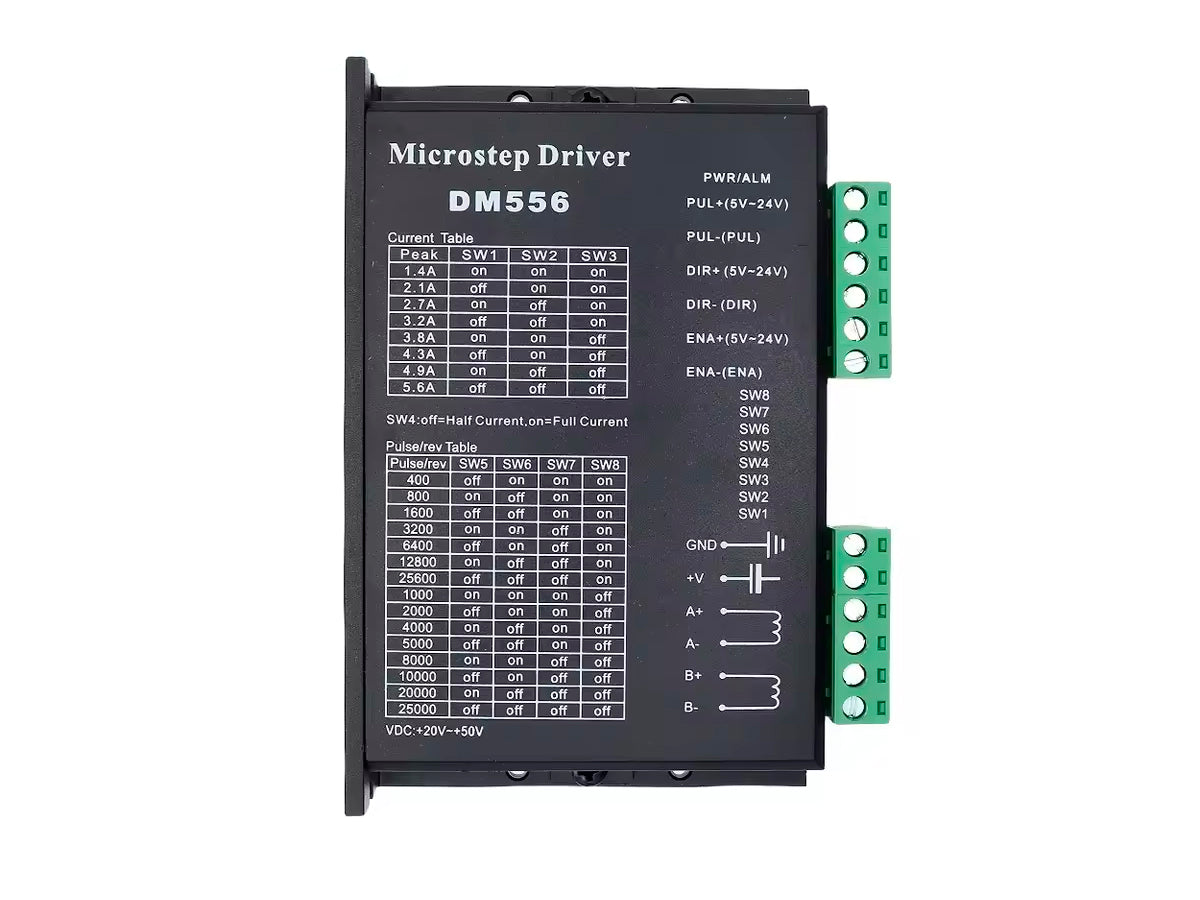

Controlador Motor Paso a Paso Driver DM556
$32,000
El controlador DM556 es ideal para motores paso a paso en proyectos de automatización y CNC. Ofrece alta precisión y bajo ruido gracias a su tecnología de microstepping.
Descripción
¿Qué es el Controlador Motor Paso a Paso DM556?
El driver DM556 es un controlador profesional para motores paso a paso híbridos de dos fases, diseñado para aplicaciones de automatización, CNC e impresión 3D. Es utilizado por estudiantes, hobbistas y makers que buscan un control preciso en sus proyectos.
Especificaciones técnicas
- Modelo: DM556
- Tipo: Driver para motor paso a paso bipolar
- Voltaje de alimentación del motor (VM): 20 V a 50 V
- Voltaje lógico (VCC): 3.3 V a 24 V
- Corriente de salida: 1.4 A a 5.6 A
- Corriente máxima: 5.6 A
- Resistencia ON interna: 0.1 Ω
- Canales: 1 (control de motor bipolar)
- Modos de operación: microstepping configurable (400 a 25600 pasos/rev)
- Control: entradas PUL, DIR y ENA
- Frecuencia PWM máxima: 200 kHz
- Protecciones integradas: Apagado térmico (TSD), detección de bajo voltaje (UVLO), protección contra sobrevoltaje (OVP), protección contra sobrecorriente (OCP)
- Encapsulado: Carcasa metálica industrial
- Peso aproximado: 250 g
Proyectos y aplicaciones
- Control de motores en impresoras 3D
- Automatización de procesos en CNC
- Robots móviles que requieren precisión en el movimiento
- Proyectos de robótica educativa
- Control de ejes en fresadoras y cortadoras láser
Cómo conectar / Cómo usar
- Conecta el motor paso a paso al driver DM556 según las especificaciones del fabricante.
- Conecta las entradas PUL, DIR y ENA a tu microcontrolador (Arduino, Raspberry Pi, etc.).
- Configura el voltaje de alimentación entre 20V y 50V.
- Configura el voltaje lógico entre 3.3V y 24V según tu microcontrolador.
- Prueba el funcionamiento enviando señales de pulso y dirección desde tu microcontrolador.
Preguntas frecuentes
¿Es compatible con Arduino?
Sí, el DM556 se puede utilizar con Arduino conectando las entradas PUL, DIR y ENA.
¿Cuántos pines usa?
El DM556 utiliza 3 pines para control: PUL, DIR y ENA.
¿Funciona con motores NEMA 23?
Sí, el DM556 es compatible con motores NEMA 17 y NEMA 23.
