Guía Definitiva para Elegir entre Encoder Rotativo Incremental y Absoluto

En el mundo de la robótica y la electrónica, saber cómo elegir un encoder rotativo incremental vs absoluto es esencial para el éxito de tus proyectos. Estos dispositivos son cruciales para determinar la posición y velocidad de un eje giratorio, y elegir el correcto puede marcar la diferencia en el rendimiento de tus sistemas.

Cómo elegir un encoder rotativo incremental vs absoluto

Antes de tomar una decisión, es importante entender las diferencias principales entre los encoders incrementales y absolutos. Un encoder incremental genera señales en relación al cambio de posición, mientras que un encoder absoluto proporciona una lectura única y precisa de la posición angular en cualquier momento.

Encoders Incrementales

Los encoders incrementales son más simples y económicos. Generan pulsos digitales que indican movimiento relativo. Son ideales para aplicaciones donde el costo es un factor crucial y la posición inicial no es crítica. Sin embargo, requieren un sistema de referencia para determinar la posición absoluta.

• Ventajas: Menor costo, alta resolución, fácil integración.
• Desventajas: No retienen la posición después de un apagón eléctrico.

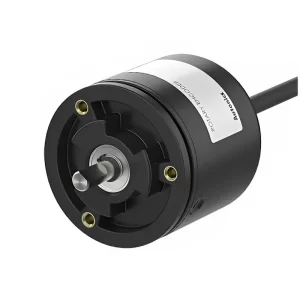

Encoders Absolutos

Por otro lado, los encoders absolutos proporcionan una posición única incluso después de un fallo de energía. Utilizan un código binario para cada posición del eje, haciendo que sean ideales para aplicaciones críticas donde la precisión y la seguridad son prioritarias.

• Ventajas: Precisión en la posición, retención de datos después de apagones.
• Desventajas: Costos más elevados, circuitos más complejos.

Materiales y Componentes Necesarios

Para trabajar con encoders necesitarás los siguientes componentes:

1. Encoder rotativo (incremental o absoluto).
2. Microcontrolador (ej: Arduino, Raspberry Pi).
3. Fuente de alimentación adecuada.
4. Cables y conectores.
5. Software de programación compatible.

Ejemplo de Código para Arduino

A continuación, se muestra un código básico para leer un encoder incremental con Arduino:

const int encoderPinA = 2;
const int encoderPinB = 3;
volatile int encoderValue = 0;

void setup() {
  pinMode(encoderPinA, INPUT);
  pinMode(encoderPinB, INPUT);
  attachInterrupt(digitalPinToInterrupt(encoderPinA), updateEncoder, CHANGE);
  Serial.begin(9600);
}

void loop() {
  Serial.println(encoderValue);
  delay(100);
}

void updateEncoder() {
  int stateA = digitalRead(encoderPinA);
  int stateB = digitalRead(encoderPinB);
  if (stateA == stateB) {
    encoderValue++;
  } else {
    encoderValue--;
  }
}

Errores Comunes y Consejos de Experto

Un error común es no considerar el entorno de operación. Asegúrate de que el encoder elegido pueda soportar las condiciones ambientales de tu proyecto. Además, verifica la compatibilidad con tu microcontrolador y considera la facilidad de integración con otros componentes.

Para más detalles sobre encoders, puedes consultar la página de Wikipedia sobre encoders rotativos.

En Chile, tanto encoders incrementales como absolutos están disponibles a través de proveedores locales de electrónica, por lo que no deberías tener problemas para conseguirlos.
