Comunicación RS485 y Modbus: Guía técnica para ingenieros
La Comunicación RS485 y Modbus: Guía técnica para ingenieros es esencial para cualquier profesional o aficionado que busque implementar redes de comunicación confiables en entornos industriales y de automatización. Este artículo ofrece una visión completa de estos protocolos, su implementación, y consejos prácticos para ingenieros en Chile.

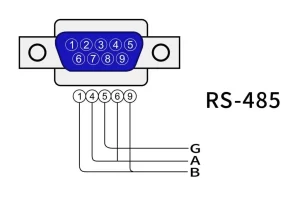

¿Qué es RS485?
El RS485 es un estándar de comunicación serial que permite la transmisión de datos a largas distancias y en entornos ruidosos. Su uso es común en aplicaciones industriales debido a su robustez y capacidad de soportar múltiples dispositivos en un solo bus.
Características del RS485
- Soporta hasta 32 dispositivos en un solo bus.
- Permite comunicación a distancias de hasta 1200 metros.
- Ofrece una tasa de transferencia de hasta 10 Mbps.
Comunicación RS485 y Modbus: Guía técnica para ingenieros
El protocolo Modbus es uno de los más utilizados sobre RS485, especialmente en sistemas de automatización. Modbus es un protocolo de comunicación que permite la interacción entre dispositivos como PLCs, sensores, y actuadores.
Implementación de Modbus sobre RS485
Para implementar Modbus en una red RS485, es necesario configurar los dispositivos para que actúen como maestro o esclavo. A continuación, se detallan los componentes necesarios y un ejemplo de código para facilitar esta tarea.
Materiales necesarios
- Placa de desarrollo Arduino o similar.
- Módulo RS485.
- Cables de conexión.
- Fuente de alimentación adecuada.
Código de ejemplo
/* Ejemplo de comunicación Modbus sobre RS485 usando Arduino */
#include <ModbusMaster.h>
ModbusMaster node;
void setup() {
Serial.begin(9600);
node.begin(1, Serial);
}
void loop() {
uint8_t result;
uint16_t data;
result = node.readInputRegisters(0x3100, 6);
if (result == node.ku8MBSuccess) {
data = node.getResponseBuffer(0);
Serial.println(data);
}
delay(1000);
}
Este código permite la lectura de registros Modbus de un dispositivo esclavo usando un módulo RS485 conectado a un Arduino.
Errores comunes y consejos de experto
A continuación, se presentan algunos errores comunes y consejos para evitarlos:
- Problemas de conexión: Asegúrese de que todos los dispositivos estén correctamente conectados y alimentados.
- Configuración del baud rate: Verifique que todos los dispositivos en la red estén configurados con el mismo baud rate.
- Terminación del bus: Use resistencias de terminación adecuadas para evitar reflexiones en el bus.
Para más información sobre RS485 y Modbus, visite la documentación oficial de Arduino.
En Chile, estos componentes están disponibles en tiendas especializadas en electrónica y plataformas en línea como MercadoLibre.
