Cómo Utilizar el Sensor de Color TCS34725 con Arduino para Crear un Clasificador de Colores
El Sensor de color TCS34725 con Arduino: Clasificador es una herramienta potente para proyectos de robótica y electrónica maker. Este módulo es capaz de detectar colores y es ampliamente utilizado para clasificar objetos según su color. En Chile, este sensor es accesible para estudiantes y entusiastas a través de diversas tiendas de electrónica.
¿Qué es el Sensor de color TCS34725 con Arduino: Clasificador?

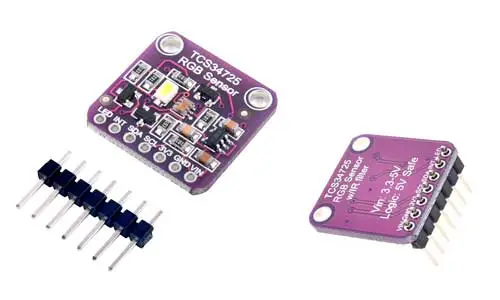

El TCS34725 es un sensor óptico que mide la intensidad de los colores rojo, verde, azul y blanco. Al integrarlo con una placa de desarrollo como Arduino, puedes crear un clasificador que detecta y categoriza objetos por color. Este módulo es ideal para proyectos de robótica educativa, automatización y más.
Materiales Necesarios
- Placa Arduino (Uno, Mega, etc.)
- Sensor de color TCS34725
- Cables de conexión
- Protoboard
- Fuente de alimentación
- Software Arduino IDE
Configuración del Hardware

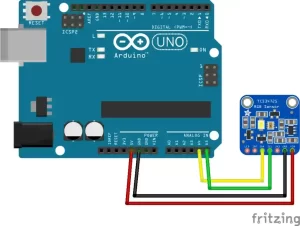

Conecte el TCS34725 a su Arduino siguiendo estas instrucciones:
- VCC del sensor a 3.3V o 5V en Arduino
- GND al GND de Arduino
- SDA al SDA de Arduino
- SCL al SCL de Arduino
Programación en Arduino
Para programar el clasificador, necesitas el software Arduino IDE. Asegúrate de tener la última versión del IDE de Arduino y la biblioteca adecuada para el TCS34725.
#include <Wire.h>
#include <Adafruit_TCS34725.h>
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_700MS, TCS34725_GAIN_1X);
void setup() {
Serial.begin(9600);
if (tcs.begin()) {
Serial.println("TCS34725 inicializado correctamente");
} else {
Serial.println("Error al inicializar TCS34725");
while (1);
}
}
void loop() {
uint16_t r, g, b, c;
tcs.getRawData(&r, &g, &b, &c);
Serial.print("Rojo: "); Serial.print(r);
Serial.print(" Verde: "); Serial.print(g);
Serial.print(" Azul: "); Serial.print(b);
Serial.println();
delay(1000);
}Errores Comunes y Consejos de Experto
- Verifica las conexiones de los cables si el sensor no responde.
- Asegúrate de tener la biblioteca Adafruit_TCS34725 instalada en el Arduino IDE.
- Si los colores no se detectan correctamente, calibra el sensor en un entorno de iluminación constante.
Disponibilidad en Chile
El sensor TCS34725 y las placas Arduino son ampliamente disponibles en tiendas de electrónica en línea y físicas a lo largo de Chile. Algunos proveedores ofrecen kits completos para facilitar tus proyectos.
Con el Sensor de color TCS34725 con Arduino: Clasificador, puedes llevar tus proyectos maker al siguiente nivel, aplicando la detección de color a innovadoras soluciones prácticas.
