Introducción
En el mundo de la electrónica y la robótica, saber cómo crimpar conectores RJ45 pasantes (Pass-through) es una habilidad esencial para establecer conexiones de red confiables. Estos conectores son fundamentales en la creación de redes Ethernet, donde la calidad de la conexión puede afectar la velocidad y la estabilidad de la transmisión de datos. En este artículo, te guiaremos a través de los pasos necesarios para crimpar correctamente estos conectores, asegurando que tus proyectos funcionen sin problemas.
¿Qué son los conectores RJ45 pasantes?
Los conectores RJ45 pasantes, también conocidos como ‘pass-through’, son una variante de los conectores RJ45 estándar. La principal diferencia radica en su diseño, que permite que los cables trenzados pasen a través del conector, facilitando el proceso de crimpar y garantizando que los hilos de cobre estén correctamente alineados antes de ser fijados.
Materiales necesarios
- Cables Ethernet (Cat 5e, Cat 6, etc.)
- Conectores RJ45 pasantes
- Crimpadora para RJ45
- Cortador de cables
- Cinta métrica o regla

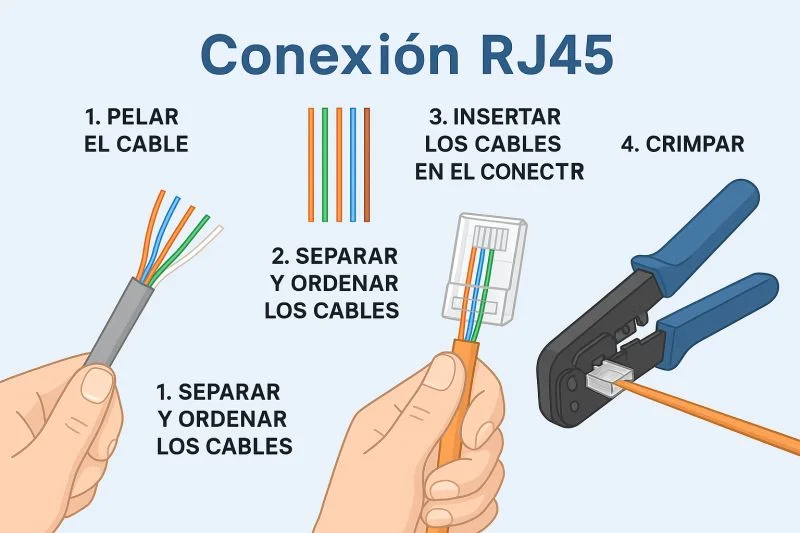

Pasos para crimpar conectores RJ45 pasantes
- Cortar el cable a la longitud deseada: Utiliza el cortador de cables para obtener la longitud necesaria de cable Ethernet. Asegúrate de dejar un poco de margen para la manipulación.
- Retirar la cubierta del cable: Con cuidado, retira aproximadamente 2-3 cm de la cubierta exterior del cable para exponer los hilos internos. Asegúrate de no dañar los hilos de cobre.
- Separar y alinear los hilos: Los cables Ethernet tienen cuatro pares trenzados. Desenreda los pares y alínea los hilos según el estándar T568A o T568B. Es recomendable seguir el mismo estándar en ambos extremos del cable.
- Insertar los hilos en el conector: Asegúrate de que los hilos estén en el orden correcto e insértalos en el conector RJ45 pasante. Los hilos deben pasar a través del conector hasta que lleguen al final y se asienten en sus respectivas posiciones.
- Crimpar el conector: Utiliza la crimpadora para asegurar el conector en su lugar. Presiona firmemente para que las pequeñas lengüetas metálicas del conector se inserten en los hilos de cobre, creando una conexión sólida.
- Probar la conexión: Una vez que hayas crimado ambos extremos del cable, utiliza un probador de cables para verificar que la conexión sea correcta y que no haya cortocircuitos.
¿Por qué elegir conectores RJ45 pasantes?
Los conectores RJ45 pasantes ofrecen varias ventajas en comparación con los conectores tradicionales. Su diseño simplifica el proceso de crimpar, lo que reduce la posibilidad de errores y mejora la calidad de la conexión. Además, permiten que los cables sean más fáciles de manejar y pueden ser útiles para aquellos que están comenzando en el mundo del Arduino y otros proyectos de electrónica.
Conclusión
Aprender cómo crimpar conectores RJ45 pasantes (Pass-through) es una habilidad valiosa que puede mejorar la calidad de tus proyectos de electrónica y robótica. Con la práctica y los materiales adecuados, podrás crear cables de red que no solo funcionen correctamente, sino que también sean duraderos y confiables. Ahora que conoces los pasos necesarios, ¡es hora de poner manos a la obra y comenzar a crimpar!
