Cómo Crear una Alarma de Humo con el Sensor de Gas MQ-2 y Arduino

El Sensor de gas MQ-2: Alarma de humo con Arduino es un proyecto accesible y educativo que permite a los entusiastas de la electrónica y la robótica crear un sistema de detección de humo y gas con una placa de desarrollo Arduino. Este tutorial te guiará paso a paso para ensamblar y programar este dispositivo.

Materiales Necesarios para el Sensor de gas MQ-2: Alarma de humo con Arduino

• Arduino UNO o cualquier compatible
• Sensor de gas MQ-2
• Cables de conexión
• Protoboard
• Zumbador (buzzer)
• LEDs (opcional para indicación visual)
• Resistencias (220 ohm para LEDs)

Configuración del Sensor de gas MQ-2: Alarma de humo con Arduino

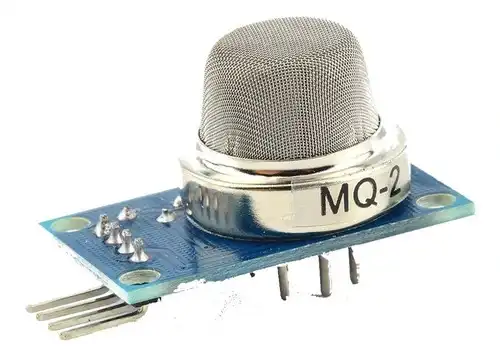

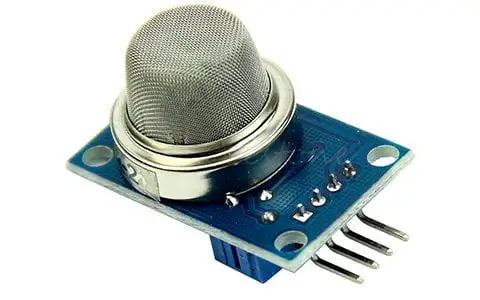

Para comenzar, conecta el sensor MQ-2 a tu placa Arduino. Este módulo es conocido por su capacidad para detectar gases como butano, metano, humo y otros gases combustibles.

Conexiones Básicas

• Conecta el pin VCC del sensor MQ-2 al pin de 5V del Arduino.
• Conecta el pin GND del sensor al GND del Arduino.
• Conecta el pin de salida del sensor (A0) a uno de los pines analógicos del Arduino, por ejemplo, A0.
• Conecta el zumbador a uno de los pines digitales del Arduino, por ejemplo, D8.

Programación del Arduino

El siguiente código de ejemplo te ayudará a programar el Arduino para que active una alarma cuando el sensor MQ-2 detecte gas o humo:

int sensorPin = A0;  // Pin del sensor MQ-2
int buzzerPin = 8;   // Pin del zumbador

void setup() {
  pinMode(buzzerPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(sensorPin);
  Serial.println(sensorValue);

  if (sensorValue > 300) { // Ajusta el umbral según sea necesario
    digitalWrite(buzzerPin, HIGH);
  } else {
    digitalWrite(buzzerPin, LOW);
  }
  delay(1000);
}

Este código lee el valor analógico del sensor MQ-2 y activa el zumbador si el valor supera un umbral predeterminado.

Consejos de Experto y Errores Comunes

• Calibración: Es importante calibrar el sensor MQ-2 adecuadamente para obtener lecturas precisas. Esto puede implicar ajustar el umbral en el código.
• Interferencias: Asegúrate de que el sensor esté alejado de fuentes de calor directo que puedan afectar sus lecturas.
• Conexiones: Verifica todas las conexiones para evitar errores de conexión que puedan llevar a un mal funcionamiento.

Disponibilidad en Chile

En Chile, es posible encontrar estos componentes en tiendas especializadas de electrónica y plataformas de comercio en línea. Asegúrate de adquirir productos de calidad para garantizar el correcto funcionamiento de tu proyecto.
