Descripción

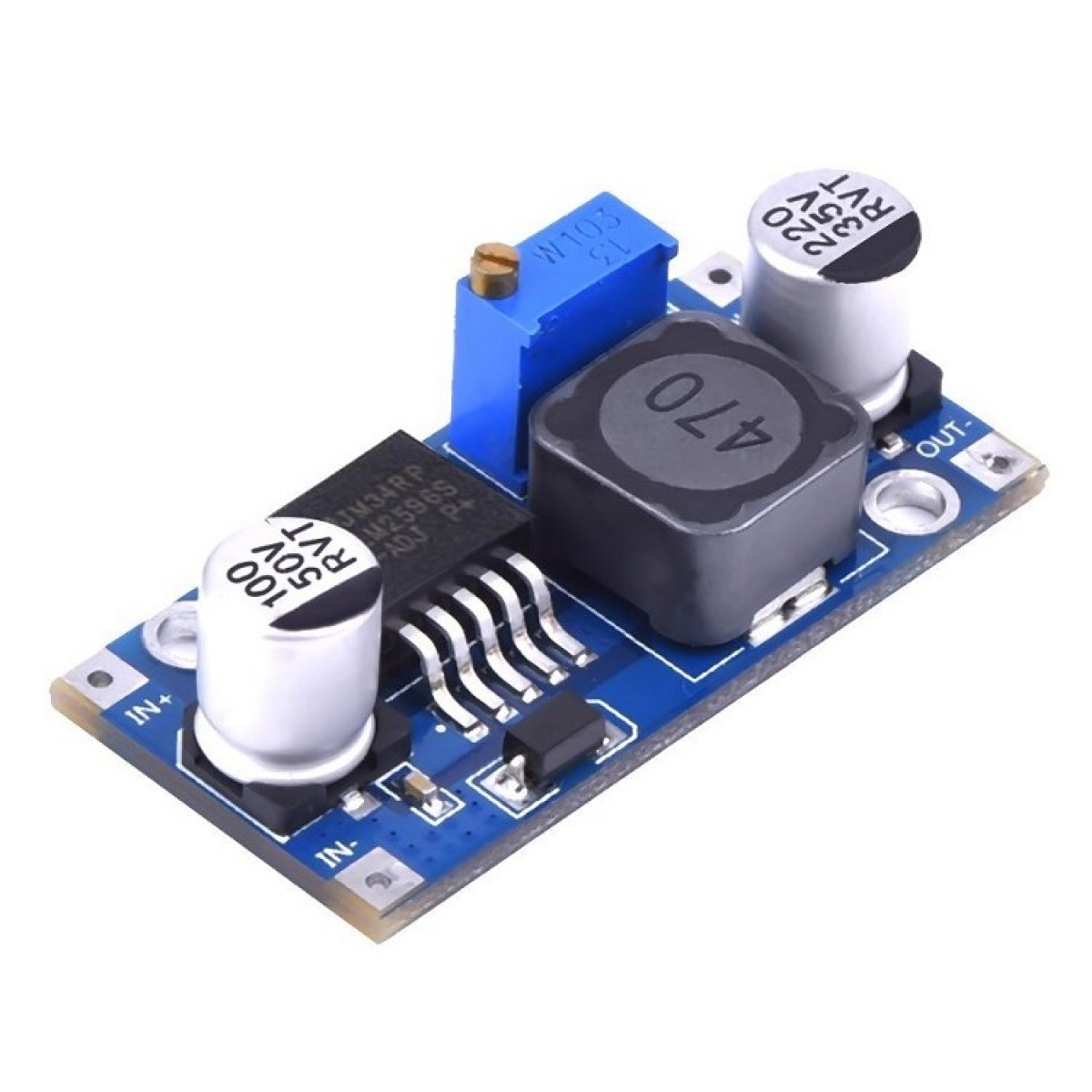

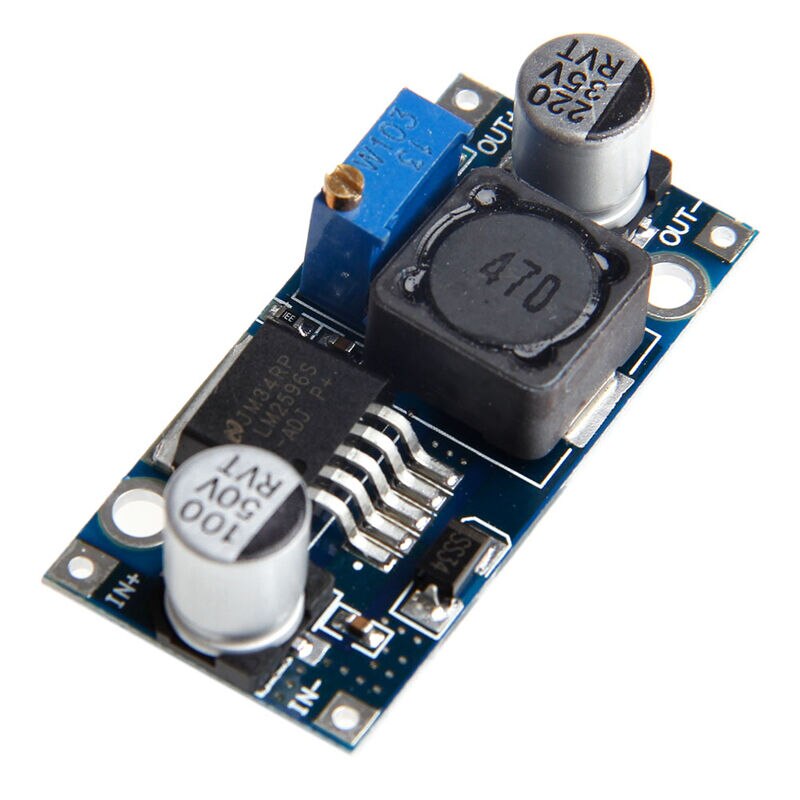

Este módulo esta basado en el Regulador DC-DC Step Down LM2596 que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck (Reductor de Voltaje). Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.
El módulo convertidor LM2596 es una fuente de alimentación conmutada, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.
Características:
– Voltaje de entrada: 4.5V~35V
– Voltaje de salida (ajustable): 1.25V~30V
– Corriente de entrada: 5A Max
– Corriente de salida:
· 3A nominal
· 5A Max
– La diferencia de tensión mínima: 2V
– Corriente sin carga: 15mA (típico)
– Potencia de salida:
· 20W
· 25W (nominal)
– Eficiencia: ~92%
– Rizado de salida: 0.07mV
– Dirección de ajuste del potenciómetro:
· Derecha (aumento)
· Izquierda (disminución)
– Frecuencia de conmutación: 150KHz
– Regulación de carga: ± 0.5%
– Tasa de regulación de voltaje: ± 0.5%
– Velocidad de la reacción dinámica: 5% 200us
– Salida Protección de cortocircuito: Sí, la recuperación es automática
– Entrada de Protección inversa: Ninguno
– Temperatura de funcionamiento: -40°C~85°C
