Descripción
Los sensores de gas de la serie MQ son sensores analógicos por lo que son fáciles de implementar con cualquier microcontrolador.
Estos sensores son electroquímicos y varían su resistencia cuando se exponen a determinados gases, internamente posee un calentador encargado de aumentar la temperatura interna y con esto el sensor pueda reaccionar con los gases provocando un cambio en el valor de la resistencia. El calentador dependiendo del modelo puede necesitar un voltaje entre 5 y 2 voltios, el sensor se comporta como una resistencia y necesita una resistencia de carga (RL) para cerrar el circuito y con este hacer un divisor de tención y poder leerlo desde un microcontrolador.
Debido al calentador es necesario esperar un tiempo de calentamiento para que la salida sea estable y tenga las características que el fabricante muestra en sus datasheet, dicho tiempo dependiendo del modelo puede ser entre 12 y 48 horas.

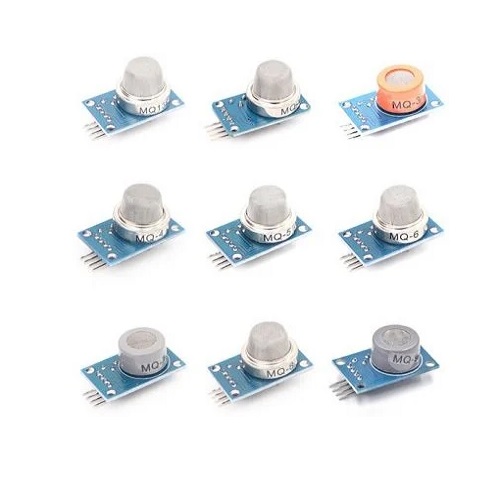

En el mercado, generalmente los sensores MQ se encuentran en módulos, lo que nos simplifica la parte de conexiones y nos facilitan su uso, solo basta con alimentar el módulo y empezar a leer el sensor, estos módulos también tienen una salida digital la cual internamente trabaja con un comparador y con la ayuda de un potenciómetro podemos calibrar el umbral y así poder interpretar la salida digital como presencia o ausencia del gas.
La diferencia entre los distintos tipos de sensores MQ es la sensibilidad a cierta gama de gases, más sensibles a algunos gases que a otros, pero siempre detectan a más de un gas, por lo que es necesario revisar los datasheet para escoger el sensor adecuado para nuestra aplicación.
Incluye:
– MQ-2 : Estos sensores son adecuados para detectar GLP, propano, metano, alcohol, hidrógeno, humo. Siendo más sensible al GLP y propano.
– MQ-3 : Es muy sensible al alcohol y de menor sensibilidad a la bencina, también es sensible a gases como GLP, Hexano, CO, CH4 pero con sensibilidad muy baja, la cual se puede despreciar si hay poca concentración de estos.
– MQ-4 : Este es un sensor para detectar Gas Metano (Gas Natural) en el aire, el MQ-4 puede detectar concentraciones desde las 300 hasta las 10000 ppm.
– MQ-5 : El MQ5 se utiliza en la deteccion de fugas de equipos de gas en aplicaciones de consumo y la industria, este sensor es adecuado para la deteccion de GLP, gas natural, gas de carbon.
– MQ-6 : El sensor MQ-6 sensor de gas es adecuado para detectar la presencia de Gas LP,compuesto principalmente por Propano y Butano y Gas Natural (Metano) en el aire. El sensor puede detectar concentraciones de gas entre 200 y 1000 ppm y es de utilidad para detección de fugas de gas en el hogar y en la industria. Su velocidad de respuesta es bastante buena, por lo que puede activar cualquier dispositivo de manera oportuna.
– MQ-7 : Este sensor es de alta sensibilidad al monóxido de carbono (CO), pero también es sensible al H2.
– MQ-8 : Éste sensor de gas de hidrógeno, adecuado para detectar concentraciones de hidrógeno en el aire.Puede detectar concentraciones de gas de hidrógeno en cualquier lugar de 100-10000 ppm.
– MQ-9 : Este es un sensor muy sencillo de usar, es un sensor de Monóxido de Carbono (CO) y de gas inflamable, es un MQ-7 mejorado al extremo, propicio para detectar las concentraciones en el aire.
– MQ-135 : Se utilizan en equipos de control de calidad del aire para edificios y oficinas, son adecuados para la detección de NH3, NOx, alcohol, benceno, humo, CO2, etc.
