Descripción

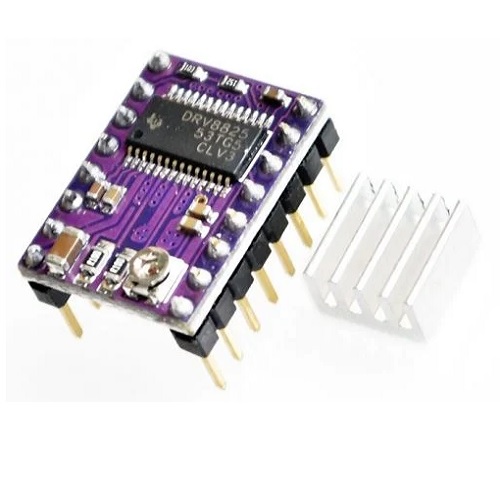

Esta placa utiliza el driver DRV8825 de Texas Instrumenst para motores paso a paso bipolares y es ampliamente utilizada con las distintas placas de control de impresoras 3D y Máquinas CNC.
Este módulo es pin-compatible con el driver A4988, lo que significa que puede usarse como reemplazo directo de mejor rendimiento. Esto lo hace ideal para su uso con el Shield RAMPS 1.4 y el Shield CNC.
Este driver tiene limitación de corriente ajustable, protección contra sobre corriente y seis resoluciones diferentes de microstepping (máx. 1/32). Funciona con voltajes entre 8.2 y 45V y puede entregar hasta 1.5A por fase sin necesidad de disipador, para mayor consumo de corriente de hasta 2,2A se recomienda usar un disipador y ventilación por aire forzado.
Características:
– Voltaje Lógico: 3.3V – 5V DC
– Voltaje potencia: 8.2V – 45V DC
– Corriente: 1.5A por bobina (máx. 2.2A)
– Interface de control de STEP y DIRECTION
– 6 resoluciones: full step, half step, 1/4, 1/8, 1/16, 1/32
– El potenciometro te permite limitar la corriente máxima, para poder usar voltajes mas altos y lograr mejor resolución.
– Regulador incluido
– Funciona con sistemas de 3.3 y 5V
– Protección de sobre temperatura, sobrecorriente y voltaje bajo
– Proteccion de corto a tierra, y corto de carga
– PCB de 4 capas
– Pin-compatible con el driver A4988
